Nvidia 显卡架构详解

市面上的显卡茫茫多，各型号的区别是什么？消费级和企业级显卡价格为什么差那么多？
显卡架构一代代更新，除了（运算）更快（功耗）更高（发热）更强，还有什么差异？有哪些理由支撑你一定要购买新一代架构的显卡？

这篇我们聊聊 Nvidia 显卡。以目前最常用的 Ampere 架构为例，揭秘 N 卡的内部细节。
抛开「算力」这种模糊的概念，用实打实的小学数学计算，来理解不同架构、型号之间的真正差异。

详解 GPU 核心

开始之前，先回顾下 CPU。什么是 CPU 核心？

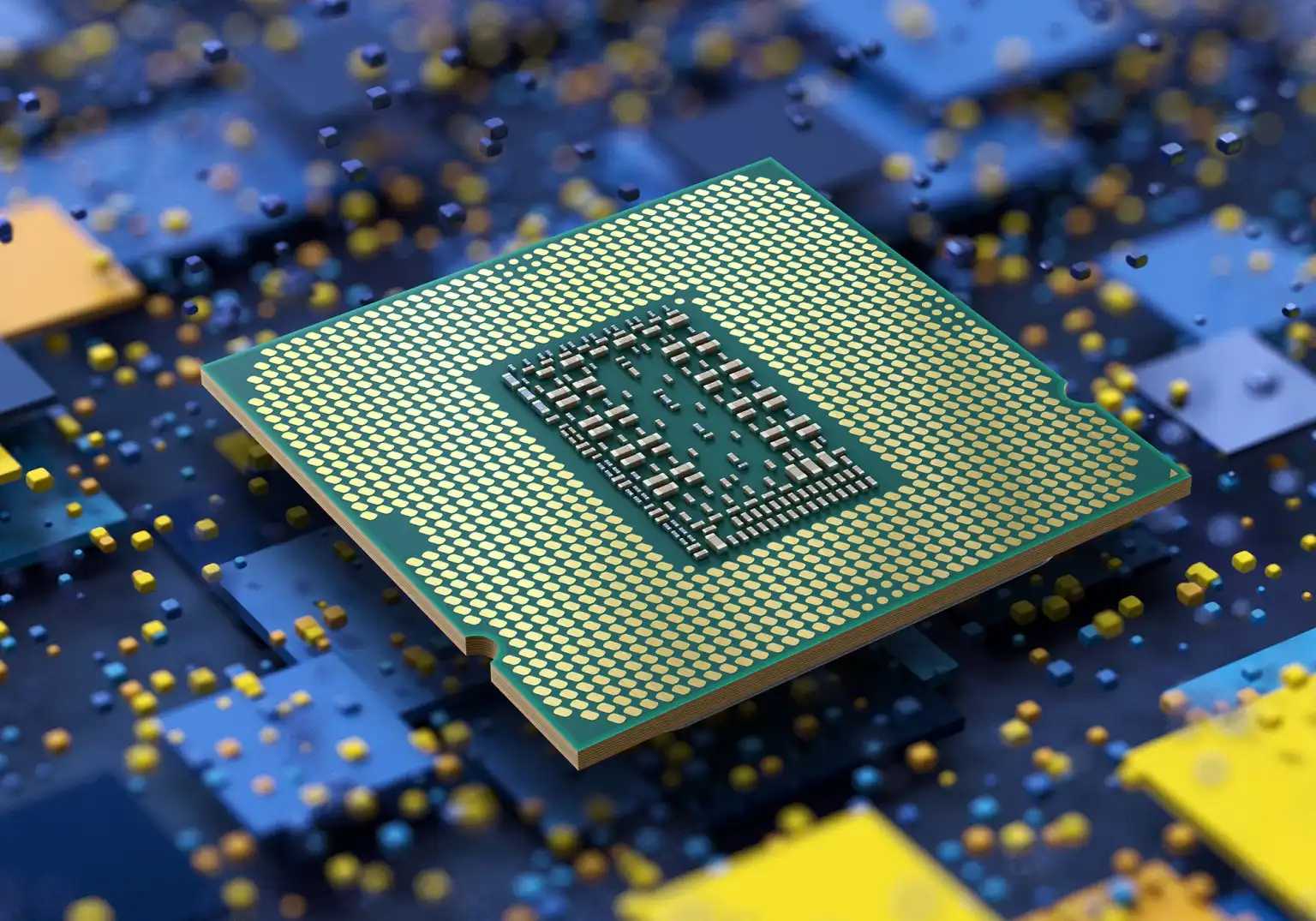

大家对 CPU 比较了解。都知道主板上哪个芯片是 CPU：作为中央处理器，它有专门的插槽、夹具、散热器，主板上的大多数元件都是围绕 CPU 来构建的，就是要为它服务。

把声卡、显卡这些不必要的东西放到一边，如果我们只搭建一个最小系统——你会意识到，所谓的「电脑」，仅仅是一个：可以处理一切运算的 CPU，加上为这个 CPU 服务的存储装置（内存、硬盘）和通信组件（PCIE总线、USB接口等等）

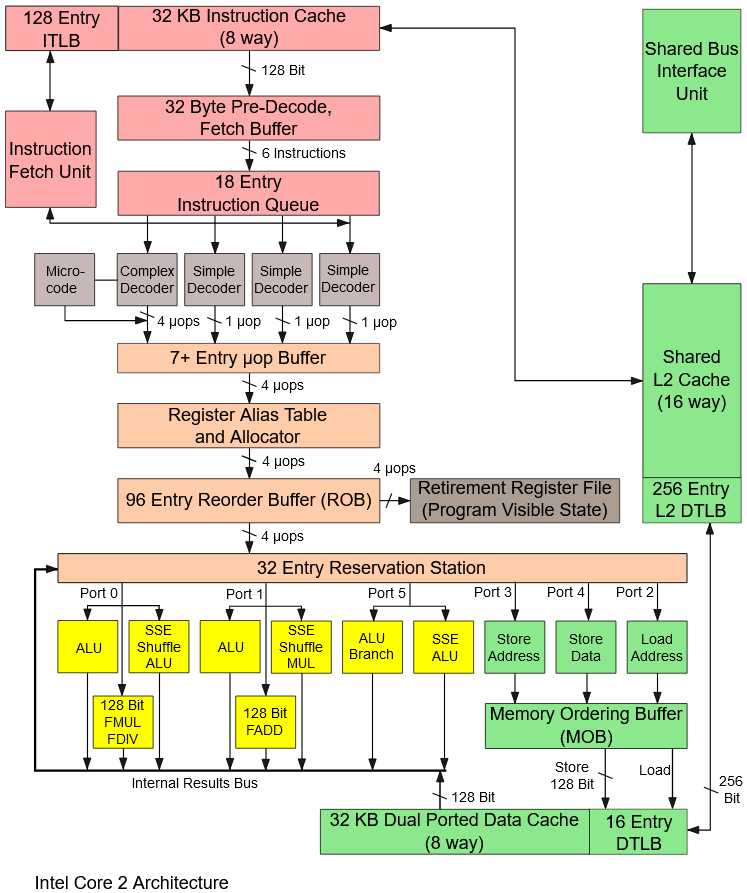

CPU 的一个核心（Core）封装了几乎所有的功能：
– 算术逻辑单元 ALU
– 浮点处理单元 FPU
– 地址生成单元 AGU
– 内存管理单元 MMU
– ……

CPU 一个 core 就可以处理计算机的所有操作。
后来出现的多核处理器，也只是对这一个 core 的简单复制、集成封装（如果我们忽略掉核与核之间的交互）。

GPU Core

显卡虽然是一大块卡，但它真正执行运算的部分只是一枚和 CPU 一样大小的芯片——显卡核心；显卡 PCB 上其他组件，都是为它提供电源、通信、存储功能的。
这个小芯片承担着与 CPU 不同的定位和功能，芯片设计思路也完全不同。这就导致，我们谈论 GPU 时，所说的 Core，完全不是 CPU 上那个意思。

作为辅助 CPU 执行计算的周边器件，它不需要承担那些系统管理、调度的功能，完全专注于使用（大量的）小核心并行化地执行基础运算（通常都有数千个核心同时执行）。—— GPU Core 小而且多，这是我们的初步印象。

Nvidia – CUDA Core

N 卡上，经常提到的概念是 CUDA Core。英伟达倾向于用最小的运算单元表示自己的运算能力，CUDA Core 指的是一个执行基础运算的处理元件。最早的时候，这个「基础组件」类似于 CPU 中负责各种数值计算的那个 core，能做很多通用运算。

但后来就不一样了，例如整型计算和浮点型计算单元的数量不一样了。CUDA Core 不再能 1:1 地对应上这些小运算单元。它的定义就开始变化：有时2个 CUDA Core 才能凑出1个整型运算单元。

所以 CUDA Core 的定义其实是复杂而且变化的。你不能单纯用 CUDA Core 的数量来跨代际比较显卡性能（因为它在两代显卡中的定义都不同）。
由于 CUDA Core 根本就是为了方便商业营销而创造的概念，英伟达喜欢将其称为「用于营销目的」的核心。

随着架构的更替，经过一代又一代的演变……
现在 Ampere 架构上所说的 CUDA Core（的数量），对应的其实是 FP32 计算单元（的数量）——你可以认为它对应了 CPU 中计算浮点运算的那个小组件（FPU），但这个对应也是不恰当的，我们会在后面看到更多细节。

AMD – Compute Unit

AMD 倾向于简化整个模型，用 CU 来讨论他们的显卡核心数量。Compute Unit 指的是一组执行运算的元件的集群（cluster），它里面有大量更小的计算单元。

由于技术路线和优势不同，AMD 更在乎自己的总线技术（例如 Infinity Cache）和集群结构，自然也倾向于以 CU 数量来讨论显卡性能。CU 不会具体对应到计算单元的数量，而只是跟缓存、总线结构有关。

CU 在概念上更接近 Nvidia 的 SM。所以千万不要拿 A 卡的 CU 与 N 卡的 CUDA Core 相比，是两个完全错位的概念。

GPU Core

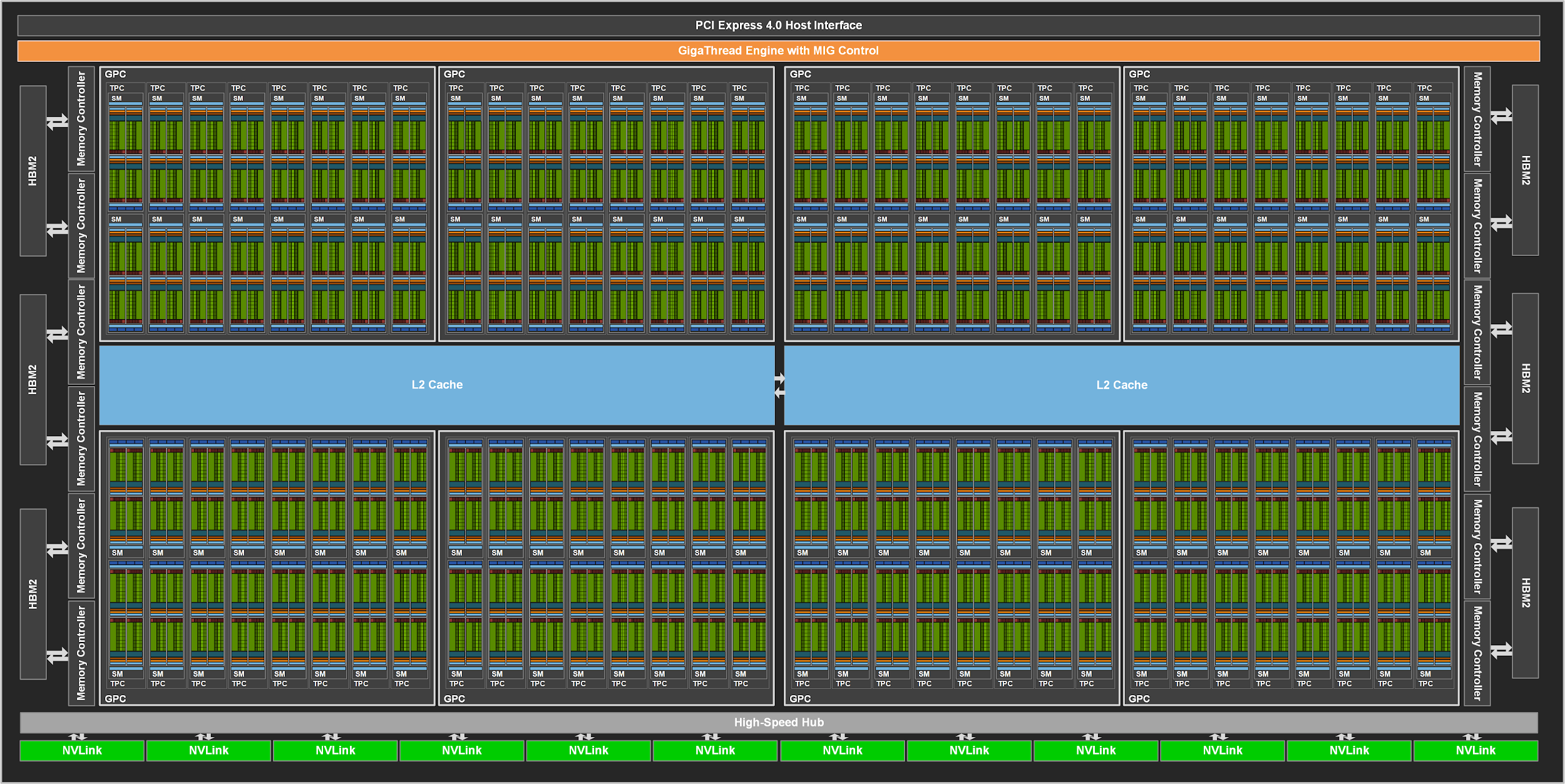

现在我们把 GPU 芯片打开，看看内部结构。上图是 Ampere 架构最强显卡 A100 的内部架构。

它有 128 个 SM（Streaming Multiprocessor，流式多处理器），密密麻麻地排布在中间蓝色的 L2 Cache 两侧。关注 SM 这个概念，它在 N 卡架构中非常重要，N 卡的多核并行化就是靠平行布置大量的 SM 来实现的。

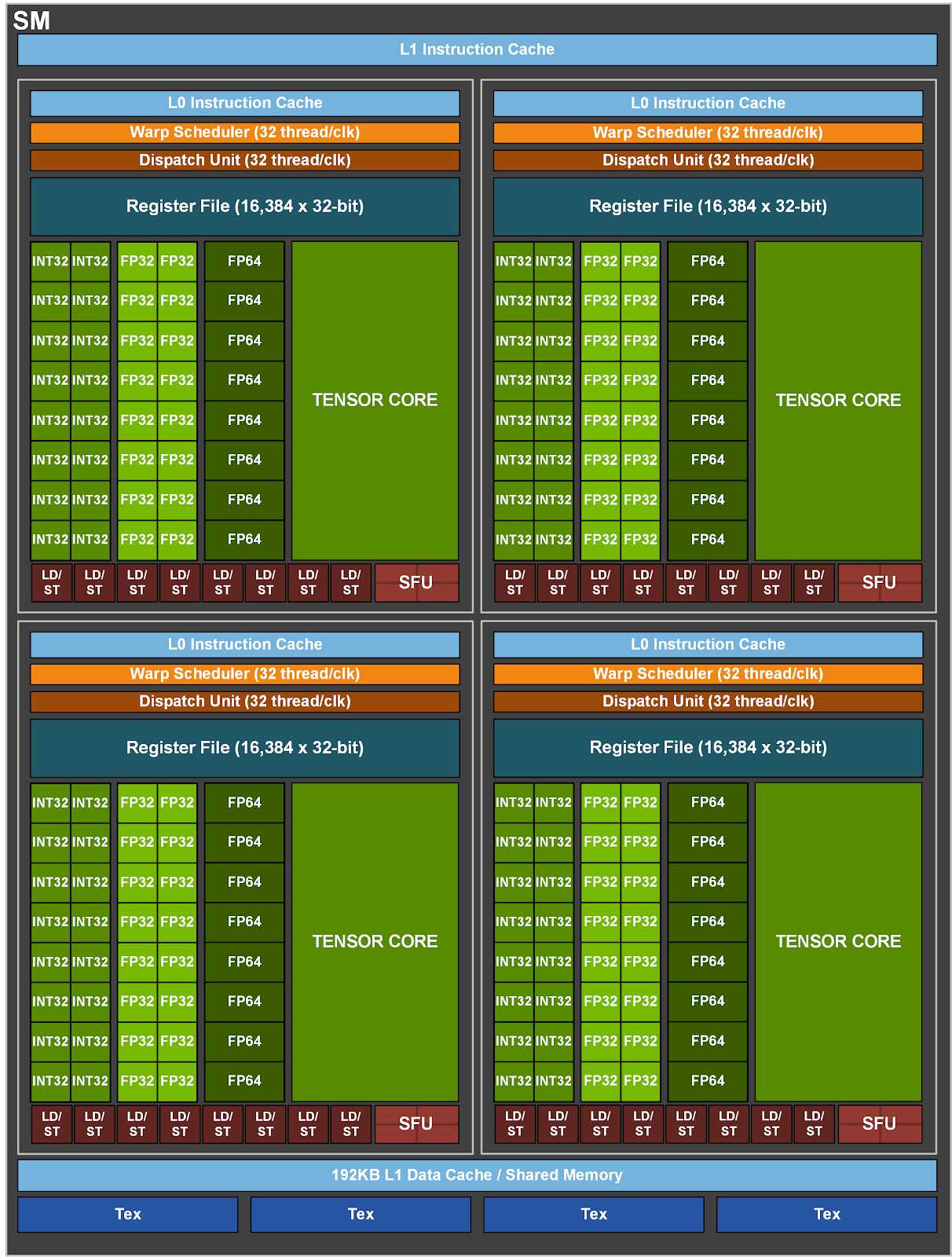

SM（Streaming Multiprocessor）

• 每个 SM 里面有 4 个 Warp Scheduler（对应划分出 4 个 processing blocks）
• 每个 Warp（最多）同时执行 32 个 thread
  • 这就实现了 SIMT – 单指令多线程
• L1 Cache 对 SM 内的 threads 是共用的
  • 对不同 SM 的 L1 Cache，没有数据一致性

[补充]：如果你不了解 Warp（线程束），它是 Nvidia GPU 上最小的调度单元。在 GPU 上，一批执行相同任务的线程被定义为一个 Warp 来下发指令，只需要一条指令，Warp 内线程并行执行。

基础组件：INT32、FP32、SFU

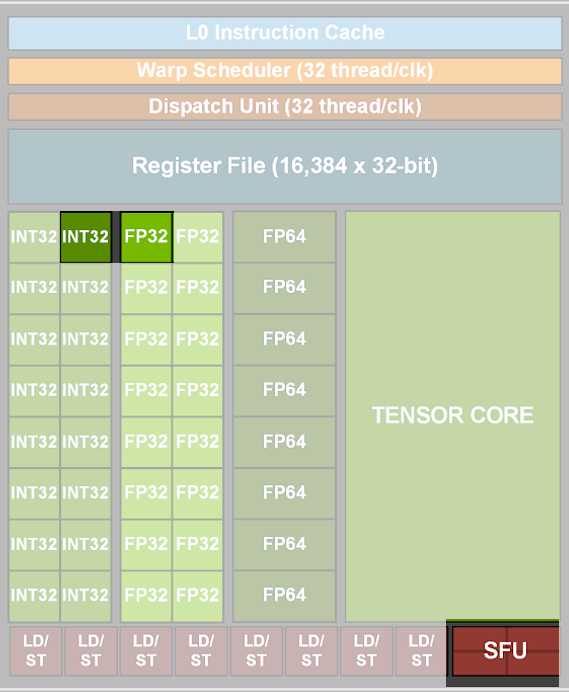

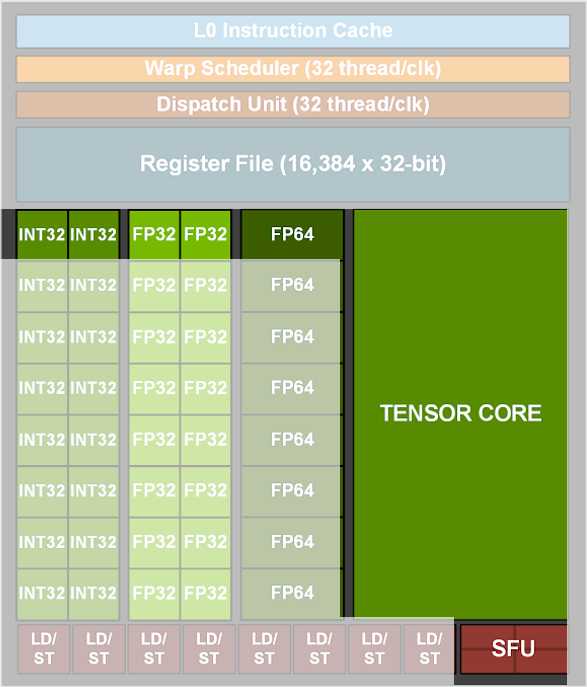

让我们关注图上高亮的区域——
早期的 GPU 架构，仅提供最基础的 core：
32 位的整数和浮点数运算

图上的 INT32 是负责32位整型运算的器件。FP32 负责32位浮点型计算。

另外，作为图形卡，GPU 要负责电脑画面的渲染显示，所以专门配置了 SFU，用于运算超越函数（sin、cos、exp、log……）。
这是因为 3D 游戏中所有的立体形状其实都是由微小的三角形拼接而来，而显卡要计算的就是这些三角形的平移、旋转等等。

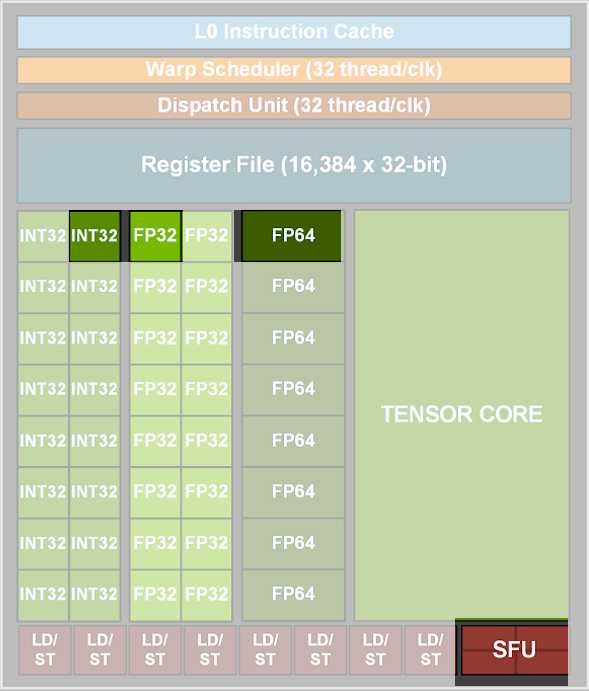

FP64 的加入

再后来，由于科学问题的求解需要大规模并行计算能力，很多科学家使用 GPU 来进行科学计算。

这种场景中，经常用到高精度的数据类型。为了增强科学计算能力，Nvidia 给他们的 GPU 新增了 DPU（FP64），负责64位浮点型的计算。

注意，FP32 是可以被用来计算 64 位浮点的，只是要慢很多，它在硬件上只能算 32 位，所以 64 位的计算被拆成复杂的子步骤，再合并出结果。
具体来说：FP32 需要二十多个时钟周期来执行一次 64 位浮点运算。FP64 可以直接运算，节省十几倍的时间。

但是浮点型计算是挺复杂的一个电路，随着计算位数的增加，电路面积呈指数级增长。你从架构图上也可以看到，FP64 占的面积比 FP32 大很多。

不过没关系，FP64 这么强，1个顶10个，所以不用跟 FP32 按 1:1 数量配置。

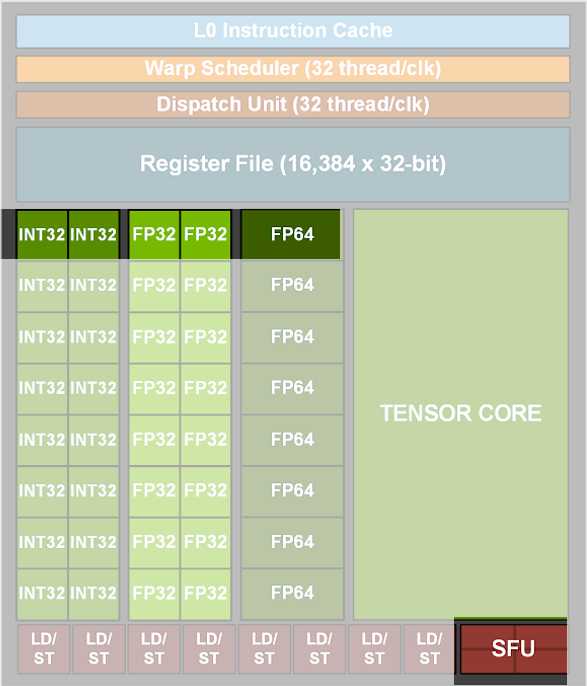

在 Ampere 架构上，Nvidia 选择给每 2 个 CUDA Core 搭配一个 FP64。（从 Kepler 架构开始，CUDA Core 就不再能与底层组件的数量一一对应了，当时 FP32 与 FP64 的数量是 3:1）
自 FP64 加入后的每代显卡，FP32 和 FP64 的数量比例都在调整——Nvidia也在寻找面积与性能平衡的方案，以讨好自己的所有客户。

超级大核 Tensor Core

再往后，机器学习、神经网络的时代到来了。在这种应用场景下，矩阵运算的计算量非常大……那就干脆……再来个 Tensor Core，专门算矩阵！

上图是 Volta 架构上 Tensor Core 的工作原理示意。

Tensor Core 有着专门设计的硬件结构，可以把整个矩阵都载入寄存器中批量运算，有十几倍的效率提升。这简直是机器学习神器——自 Volta 架构发布以来，奠定了 N 卡在机器学习领域的江湖地位。

后来的每一代架构，除了制程上的进步，Nvidia 也不遗余力地更新着他们的 Tensor Core：

第 2 代，Turing 版本，Tensor Core 支持更多的运算类型：
– FP32
– FP16（半精度浮点）
– INT8
– INT4

第 3 代，Ampere 版本，新增支持数据类型：TF32 和 FP64。

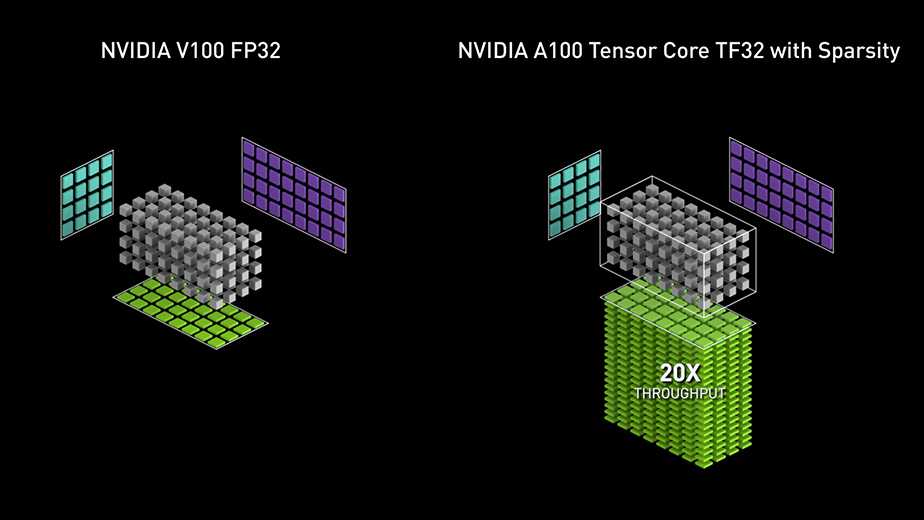

并且支持稀疏矩阵运算，能够忽略矩阵中值为 0 的位置，跳过它们的计算，比不支持稀疏矩阵的版本快了 20 倍。
（当然，稀疏矩阵特性要求神经网络在训练时就把参数训练成稀疏的，需要额外的处理步骤）

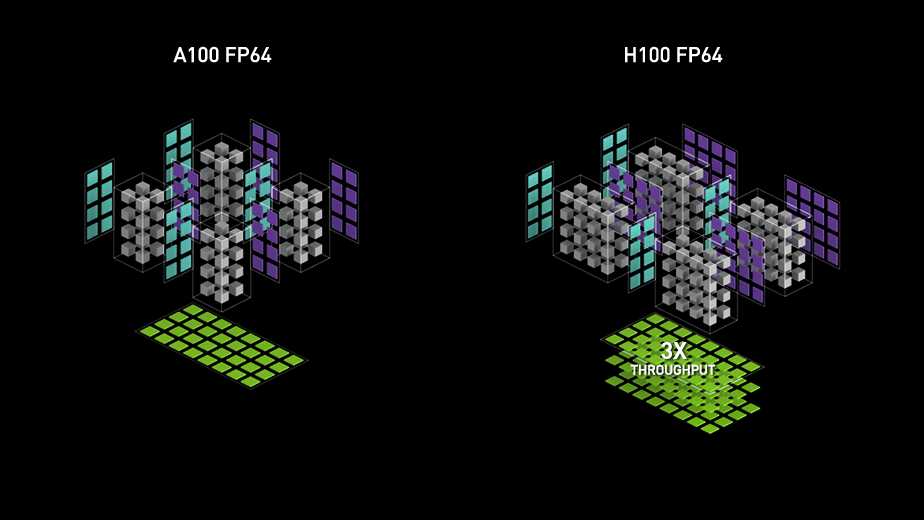

即将到来的第 4 代，Hopper 版本，为提升 Transformer 网络的性能，增加了 FP8 数据类型支持。
并且把 Tensor Core 设计得更大了——它现在可以一次性 load 更大的矩阵进去执行运算。
同时得益于 Hopper 上更高的运算频率，和额外的 Tensor Memory Accelerator，在所有类型的数据上都获得 3 倍的吞吐量提升。

整合起来

把上面提到的这些器件，成倍地设计出来，由同一个 Scheduler 调度（Warp Scheduler 和 Dispatch Unit）。
再加上辅助运算的周边电路：
– 寄存器（Register File）
– 数据加载、存储队列（LD/ST）
– 指令缓存（L0 Instruction Cache）

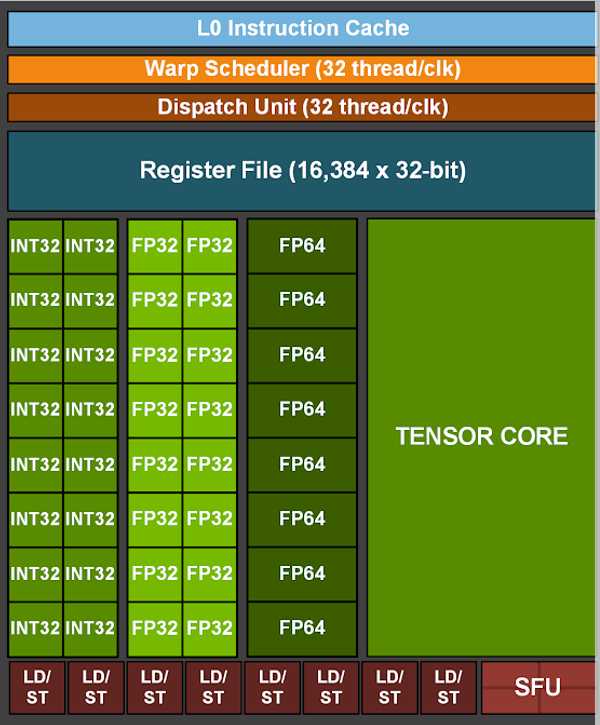

这就成了我们最开始看到的 Ampere SM 架构图：

每个 SM 包含 4 个 processing blocks，它们共用这个 SM 的 L1 Instruction Cache（一级指令缓存）、L1 Data Cache（一级数据缓存）、Tex（纹理缓存，Texture cache）

把大量这样的 SM 排布在一起，将它们连接在 L2 Cache 和全局的调度器（GigaThread Engine）上，再为整张芯片设置与外部通信的线路——这就是用于 Data Center 的安培架构显示核心 GA100 的所有组成成分。

补充：RT Core（Ray Tracing）

游戏玩家一定会问，等等！我的光追核心呢？

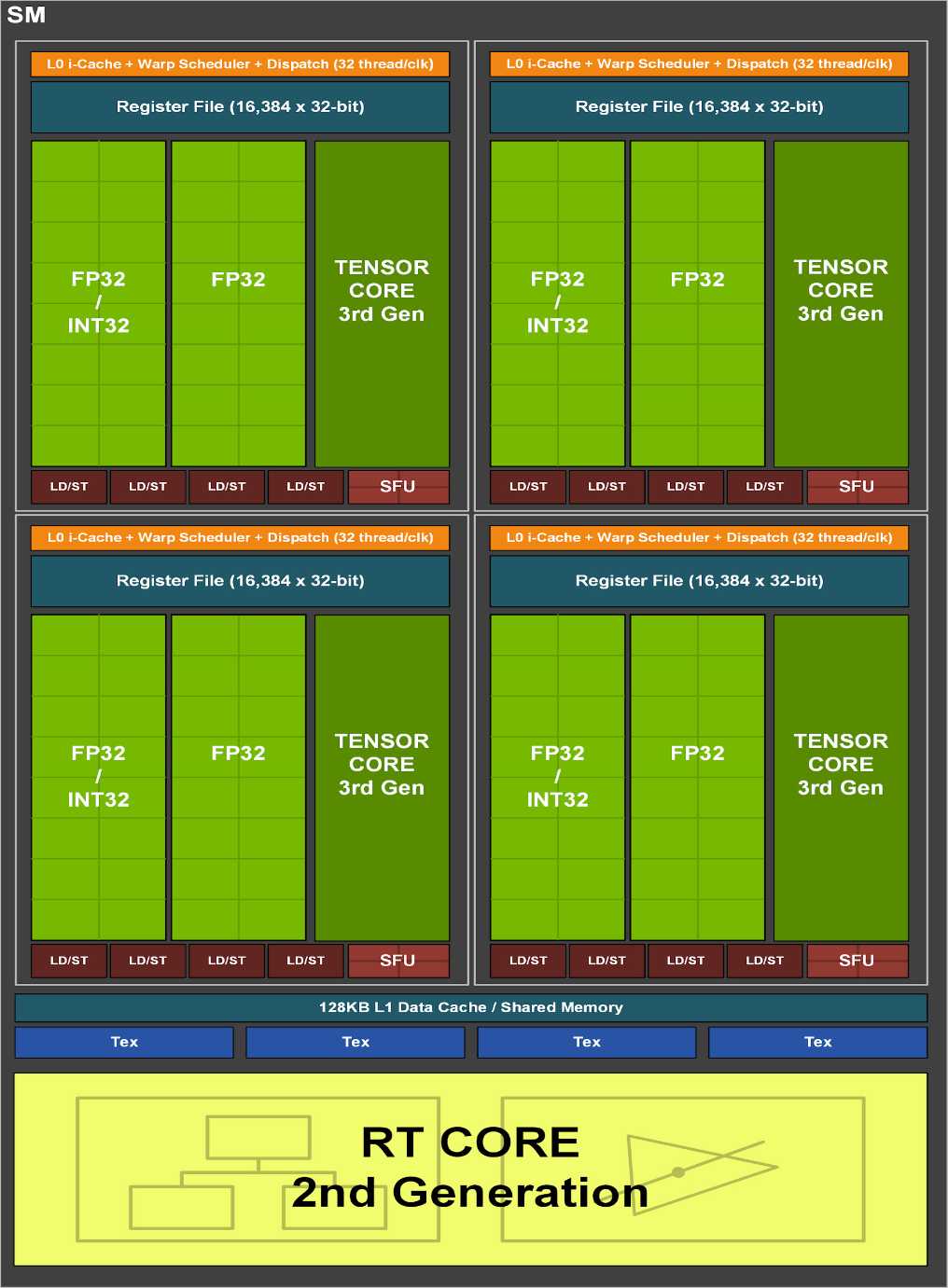

事实上，Data Center 版本的 N 卡核心是不带 RT Core 的，只有后来出的消费级显卡才为光线追踪运算添加了 RT Cores——也就是编号为 GA10X 的那些核心，GA102、GA104、GA106…及它们的变种。

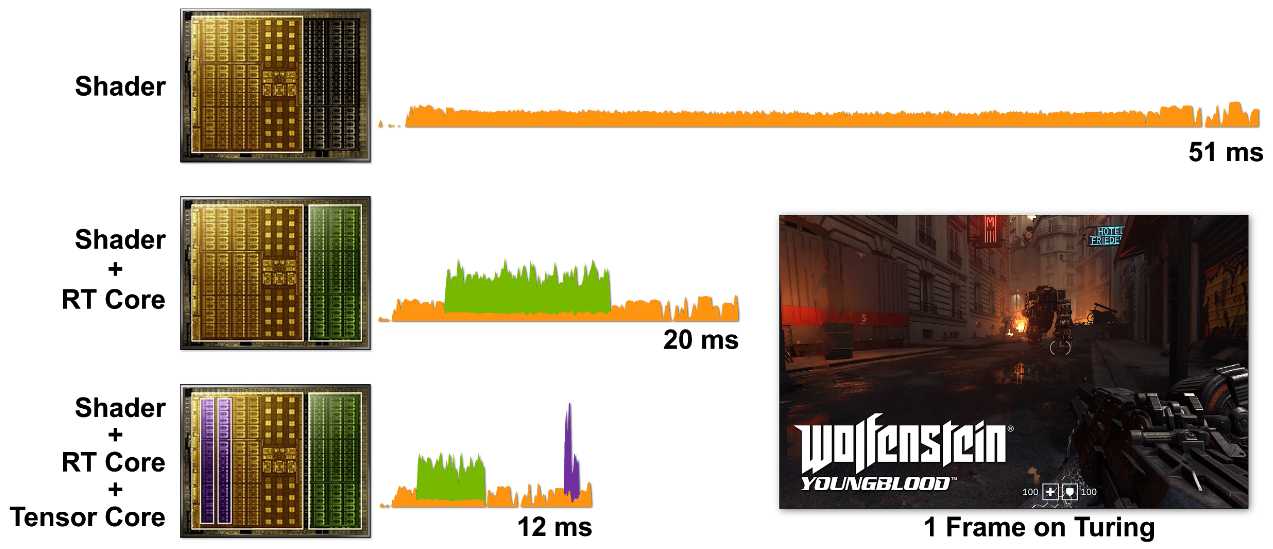

因为片上空间有限，每个 SM 里面只有1个光追核心（为此还砍掉了大部分的 FP64）。光是这样就已经极大地提升了游戏渲染效率，看看官方公布的延迟比较：

图示为 Turing 架构。在 Ampere 架构上，升级过的 RT Cores 和 Tensor Cores 配合起来提升还要更多。

N 卡的架构

了解了显卡的构成细节，怎么来解读一块显卡呢？任意两块卡怎么比较性能？
应用场景不同，用到的运算功能也不同，英伟达官方公布的所谓 xx TFLOPS 显然不足以让人信服。

Nvidia 架构变迁

实际上每代显卡的变化都是非常大的，商业公司有时为了竞争市场，会做出激进的设计变化。
而 Nvidia 又包装出了 CUDA Core 这种迷惑的营销概念，它在每代显卡上含义都不同，你要是光知道去比较 CUDA Core 数量，那就正好被 Nvidia 骗到了。

下表是我自己整理的显卡架构信息（以每代架构中最强显卡的参数为代表）

计算能力	架构	发布年代	Cores/SM	总 SM 数	CUDA Cores	L1 Cache (KB)	L2 Cache (KB)
1.0	Tesla
2.0	Fermi	2009	32	16 SM	512	48	768
3.0	Kepler	2012	192	15 SMX	2880	48	1536
4.0	–
5.0	Maxwell	2014	128	24 SMM	3072	96	2048
6.0	Pascal	2016	64	60 SM	3840	64	4096
7.0	Volta	2018	64 8 个 Tensor Core	80 SM	5120	与共享内存共用 128 （最多 96）	6144
7.5	Turing	2018	64 8 个 Tensor Core	72 SM	4608	与共享内存共用 128 （最多 96）	6144
8.0	Ampere	2020	64 4 个 Tensor Core	108 SM	6912	与共享内存共用 192 （最多 164）	40960
9.0	Hopper	2022	128 4 个 Tensor Core	144 SM	18432	与共享内存共用 256	61440

[补充]：从 Turing 开始出现了半代计算能力的区别，实际上 Turing(7.5) 是 Volta(7.0) 的小改款。（Turing 架构 = Volta 架构 – FP64 + RT Cores）
在 Ampere 这一代上也有这种区别，计算能力 8.0 对应最早的企业级显卡核心（GA100），8.6 对应之后的消费级核心（GA102、GA104、GA106、GA107），虽然 8.6 没有获得一个额外的架构命名。
Hopper 架构上，不出意外也会有半代计算能力的区别——这实质上是 Data Center 核心和消费级核心的区别。

上表中值得注意的信息：

• 每代卡的 SM 都有较大设计改动，甚至有时连名字都改了（SMX、SMM），这是影响性能细节的关键
• 尽可能多的 SM 数和 Cache 容量是性能提升的核心要素。但是受限于芯片面积，厂商无法简单增加这两者。反而每隔几年的制程工艺提升总会带来 SM 和 Cache 的增加。
• SM 内的 FP32 数量曾在 Kepler 架构上被设计得很高，但是缓存不够大导致每个 FP32 能用的缓存很小，性能根本发挥不出来。所以 Nvidia 后来又逐渐调降了 SM 内 FP32 的数量。

你能从架构变迁中感受到厂商的努力：在芯片面积有限、功耗/散热有限的情况下，不断调整各种组件的配置比例，凭借制程工艺的提升，寻求一个客群最大化的较优解（还要尽可能碾压友商）。

相同架构下各型号的区别

芯片设计和验证的成本很高，一次流片就要花费上千万。何况 Nvidia 这种追逐最新工艺最新制程的企业。
为了节省研发成本，通常情况下，每一代架构，SM 的设计只有 1 版。

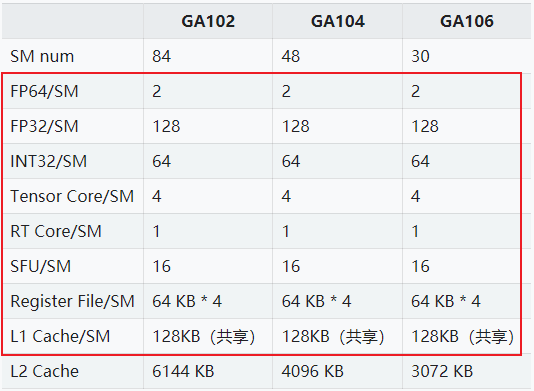

上表列出 Ampere 架构下 3 个典型的核心型号。它们的 SM 数量不同、L2 Cache 大小不同，但 SM 内部的配置(红框区域)是完全相同的。
它们共用了相同的设计，仅仅通过调整 SM 数量来影响性能和功耗，给客户出货不同的显卡型号。
而每张卡上有多少个 CUDA Core，也是由 SM 数量决定的。例如 Ampere 这一代每个 SM 里面有 128 个 FP32（前面提过 Nvidia 目前用 FP32 数量作为 CUDA Core 数量），所以任何型号的 Ampere 显卡 CUDA Core 数量都是 128 的整数倍。——如果不知道某张卡有多少 SM，用 CUDA Core 数量除以 128 就能得到它的 SM 数。

使用这3个核心的典型显卡：

• GA102 ：3080\3080Ti\3090\A5000\A6000
• GA104 ：3060Ti\3070\3070Ti\A4000
• GA106 ：3060\3050Ti\A2000

也就是说，3080 和 3090，它们显卡中央那块小芯片是同一型号的——GA102。

既然是相同显卡核心，为什么这些卡会有性能差异呢？
因为出货给你的时候，GA102 被锁住了一部分 SM，使得用户真正可用的 SM 数量是不同的。这相当于厂商通过硬件手段限制了核心的性能，同时也降低了显卡的功耗。

Ampere 常用显卡的可用 SM 数量

显卡型号	3060	3060Ti	3070	3070Ti	3080	3080Ti	3090	3090Ti
SM 数量	28	38	46	48	68	80	82	84
显存	12 GB	8 GB	8 GB	8 GB	10 GB	12 GB	24 GB	24 GB

从我整理的表格里你可以看到，所谓「老黄精准的刀法」，其实就是通过限制用户可用的 SM 数量，再搭配上不同的显存容量，来实现不同型号的「精准定位」——也就是价格歧视啦。

半导体良率问题

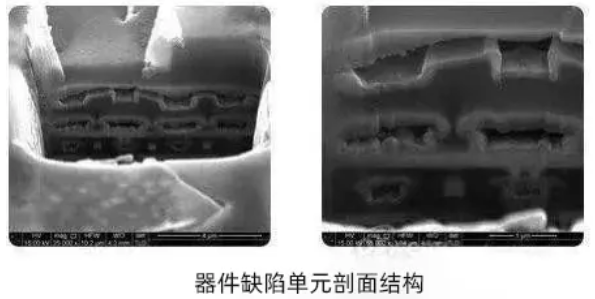

但厂商这么做的深层原因还是来自半导体行业的固有特性——芯片刻蚀是一项很容易出错的工作。

尤其在制程工艺逐步逼近极限的今天，已经很难做到在几纳米间毫厘不差。即使技术最先进的台积电，也不能保证大多数芯片是完美的。

半导体厂商通常不会把芯片设计成一点缺陷都不允许——那样会导致良品率极低。而是设计成：片上各区域分别独立，可以通过开关关闭。
这样，例如 GA102 被设计成由 84 个 SM 组成，某张芯片在光刻过程中刻坏了其中 2 个 SM，只有 82 个可用 SM，厂商就在出厂前，通过写固件的方式关闭那 2 个坏区块的电路（切断电路，无视内部短路或开路），让整张芯片在只有 82 个可用 SM 的情况下也能工作。

只要从设计层面预先做好这个逻辑，出厂前扫描一遍，通过固件配置关掉坏区块，就能充分利用这些不完美、但也不差的芯片。

[补充]：硬件爱好者会说某些芯片「体质好」，所谓的体质好，就是指芯片刻蚀的质量高。使它可以工作在更高频率下也不出错。
同样的情况放在显卡核心上，出厂时芯片检测筛选出那些质量高的核心，会被用在企业级显卡上，这样它们可以在更低功耗、更高频率下，持久稳定地运行。所以会卖得更贵。消费级显卡则不做持久运行的保证，随时可能因为电路异常而发生运算错误（你的蓝屏也许不是因为 Windows 系统 bug，而是显卡在一次运算中发生了致命错误）。

所有的 GA102 都是按原设计图生产的，唯出厂前芯片检查时，会根据测试结果，将其分为三六九等，分别出货给 3080、3080Ti、3090 显卡的产品线。
跟上面的表格对照，你就知道，这块 82 SM 的芯片，将被用在一张 3090 显卡上，以 3090 的形态出货。若生产过程中坏掉的 SM 更多，可能就是作为 3080Ti 或 3080 来出货。

结论

综上，比较同一代架构的显卡时，直接看它们有多少可用 SM 数量，本质计算能力与这个 SM 数量线性相关。

比较不同架构的显卡，需要去找它们的官方架构白皮书，仔细研究 SM 构成差异，看里面具体的计算组件数量（再乘以 SM 数量来估算总体性能）——如果你的使用需求是整型运算，就关注 INT32 数量；如果是单精度浮点型，关注 FP32；如果是高精度的科学运算，FP64.

再考虑其它特殊因素的影响：深度学习通常会用到 Tensor Core、玩游戏通常会用到 RT Core……
关注你的使用场景要求多大的显存（超出使用需求的那部分容量会被浪费掉，但是不满足容量需求的卡直接就是不可用的）

并且不要忘了，除计算单元的数量决定计算能力，芯片的工作频率也对整体有一个加成。更不能忽略 IO 的影响：各级缓存的大小也会限制调度性能，同时，芯片的显存位宽对 IO 效率有加成作用。
（显卡瓶颈分析也许会另开文章解析）

好，你已经是精通 Nvidia 显卡的硬件选型大师了！
